實驗室用氣流分級機工作原理

實驗室用氣流分級機與進料器、旋風分離器、除塵器、引風機控制系統組成一套分級系統。物料在負壓風作用下通過進料器定量從設備上方直接進入分級區，在高速旋轉的分級渦輪產生的強大離心力作用下，使粗細物料分離，符合粒徑要求的細顆粒通過分級輪葉片間隙進入旋風分離器或除塵器收集，粗顆粒夾帶部分細顆粒通過撞擊風扇在二次風的作用下二次分級，符合粒徑要求的細顆粒通過分級輪葉片間隙進入旋風分離器或除塵器收集，粗顆粒通過風扇進入二級分級區，在二次風的作用下，進行第三次分級。符合粒徑的物料通過風扇進入一級分級區再次分級，達到粒徑要求的通過分級輪葉片進入旋風收集器或除塵器，分離后的粗顆粒通過卸料器排出。

實驗室用氣流分級機性能特點

●適用于粉體的精細分級，分級產品的粒度可達D97:5~150微米，產品粒度無級可調，品種更換極其方便;

●分級效率高(提取率)70%~90%；

●分級精度高，粒度分布窄，徹底杜絕產品中過大顆粒及篩余物;

●轉速低，使用壽命長，相同分級粒徑，分級輪轉速比其它臥式，立式分級機降低50%。生產莫氏硬度<5的粉體時，分級輪無磨損:生產莫氏硬度≥7的粉體時，分級輪使用壽命比其它臥式、立式提高5~8倍

●采用立式分級渦輪裝置，轉速低，耐磨損，系統功率配置低:

●可多級分級機串聯使用，同時生產多個粒度段的產品;

●可與球磨機、振動磨、雷蒙磨等粉磨設備串聯使用，組成閉路循環;

●系統負壓生產，無粉塵污染，環境優良，自動化程度高，穩定性強，操作簡便

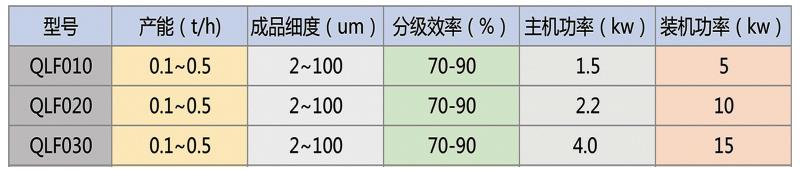

實驗室用氣流分級機技術參數

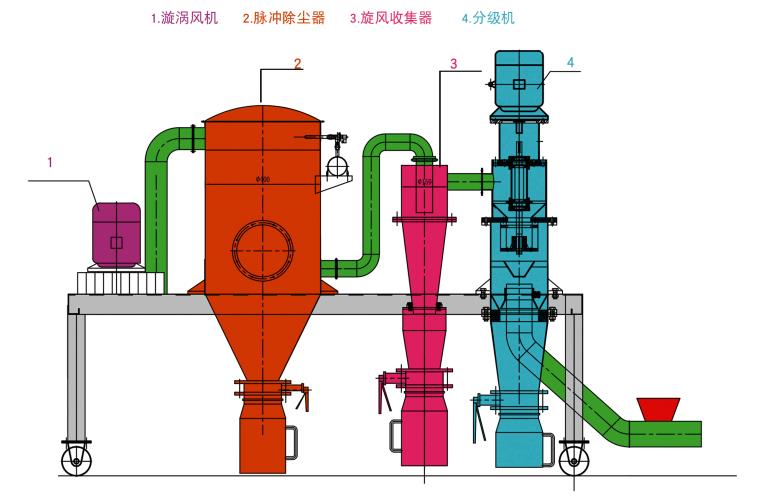

實驗室用氣流分級機工藝流程圖
